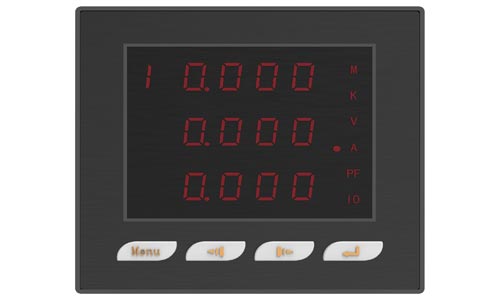

三相数码多功能电力仪表
三相数码多功能电力仪表产品概述
三相数码多功能电力仪表是一款集成高精度测量、谐波分析及智能控制功能的数字化设备，专为复杂电力系统设计。支持嵌入式安装，适配多种配电柜体，广泛用于变电站自动化、智能高低压开关柜、建筑能源监控等场景，实现电力参数监测、能耗管理与设备控制。
核心功能
多维度电力监测
基础参数：实时测量三相电压、电流、功率（有功/无功）、功率因数、频率等。
谐波分析：支持最高64次电压/电流谐波分量测量，总谐波畸变率（THD）显示。
智能通信组网
双通信接口：双路RS485接口，兼容Modbus-RTU、DLT-645协议并自动识别。
无线传输：内置LoRa模块，支持无线组网；可选以太网口，实现数据快速上传至本地平台。
扩展控制与监测
开关量控制：多路开关量输入、继电器输出（可编程逻辑控制）。
漏电监测：独立漏电流测量通道，实时监测线路绝缘状态。
温度监控：可外接无线测温传感器，检测电气接点温度并预警。
数据管理功能
电能统计：分月记录电能数据，支持复费率计量（尖峰平谷）。
事件记录：存储越限报警、开关变位等事件日志，便于故障追溯。
技术优势
灵活适配
提供多种面板尺寸（如72×72mm、96×96mm等），适应不同安装空间。
模拟量输出（4-20mA）、电能脉冲输出等功能模块可按需选配。
高效组网
LoRa无线通信覆盖范围广（典型500米），降低布线成本。
单台设备可同时接入本地RS485与远程无线网络，提升系统兼容性。
高可靠性设计
工业级防护（IP40），工作温度-25℃~70℃。
抗干扰能力强，通过EMC四级测试，适用于电磁复杂环境。
典型应用场景
-变配电系统：监测变电站三相电压/电流平衡度，分析谐波污染。
-智能配电柜：集成开关状态监控、温度预警与远程分合闸控制。
-建筑能源管理：分项计量电能，统计月度能耗，优化用电策略。
-工业自动化：通过4-20mA信号联动PLC系统，实现过载保护。
技术参数
技术指标 | ||
电力参数 | 电流 | 范围：0.035~6A，精度：0.2% |
电压 | 范围：8~400V， 精度：0.2% | |
有功功率 | 范围：0～99999999kW， 精度：0.5% | |
无功功率 | 范围：0～99999999kVar，精度：1.0% | |
视在功率 | 范围：0～99999999kVA，精度：0.5% | |
功率因数 | 范围：0.0～0.99, 精度：0.5% | |
有功电能 | 0～99999999 kWh, 精度：0.5% | |
无功电能 | 0～99999999 kVarh, 精度：1.0% | |
视在电能 | 0～99999999 kVAh, 精度：0.5% | |
电能脉冲输出 | 脉冲常数：3200 | |
测量电压 | 三相三线3×100V，3×380V , 3x680V 三相四线3×57.7V , 3×220V , 3x400V | |
基本电流（Ib） | 1A，5A | |
剩余电流 | 范围：50~1000mA 精度：0.5% | |
接线方式 | 三相四线、三相三线 | |
开入量参数 | 无源干接点 | |
继电器输出 | 无源常开，触点容量：AC220V/5A,DC30V/5A | |
模拟量输出 | 4~20mA , 负载<400Ω | |
LoRa无线通讯 | 通讯距离 | ≤1000米 |
以太网口 | 传输率 | 10M |
RS485通讯参数 | 通讯协议 | Modbus_RTU协议与DLT645规约自适应 |
波特率 | 1200bps（默认）,2400bps,4800 bps,9600 bps | |
数据格式 | 8个数据位、1个停止位、无校验 | |
使用环境 | 环境温度 | -20℃～+70℃（正常工作） |
环境湿度 | ||
